光时域反射仪如何进行宏弯分析？

光时域反射仪（OTDR）是一种用于检测和分析光纤信道特性的设备，其工作原理是基于光时域反射技术，通过发送光脉冲并测量反射的光信号，生成光纤的反射曲线图，以识别光纤中的各种事件和不良现象，如断点、接头衰减、宏弯和微弯等。

在进行宏弯分析时，微弯和宏弯的区别主要在于弯曲的规模和造成的损耗程度。宏弯是指光纤在大半径范围内的弯曲，在光纤传输过程中会导致信号功率的异常衰减。以下是使用TFN RM7型OTDR进行宏弯分析的一般步骤：

1. 准备工作

- 设备准备：确保OTDR处于正常工作状态，并选择合适的测试波长（通常为1310nm和1550nm）。

- 光纤连接：将待测光纤正确连接到OTDR，保证良好的连接质量，降低连接损耗的影响。

2. 设置参数

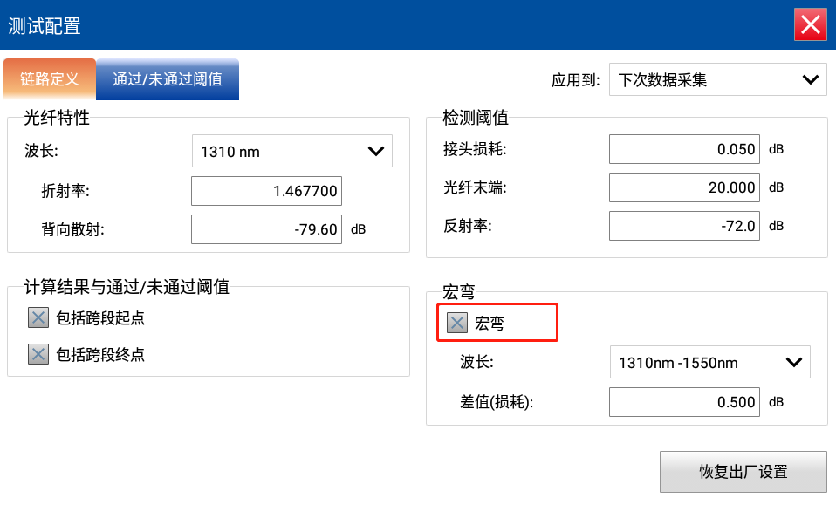

TFN RM7 OTDR在同一位置测量给定波长（例如1310nm）和另一波长（例如1550nm）的事件损耗值，然后比较两个损耗值来定位宏弯。

在比较两个损耗值时，如果出现以下情况，设备将确认为宏弯：

l 两个损耗值中较长波长的损耗较大。

l 两个损耗值的差值大于指定的损耗差值。默认损耗差值为0.5dB（适用于大多数光纤）。您也可以根据实际情况更改差值。

注意：单模单波长不能使用宏弯，但可以用于单模多波长。宏弯检测功能仅适用于单模波长。无法对滤波波长或单波长端口进行宏弯检测。

3. 数据采集

- 启动测量，发送光脉冲，记录光纤中的反射信号。

-  OTDR 生成光纤反射曲线（光功率随距离变化的曲线）。

4. 数据分析

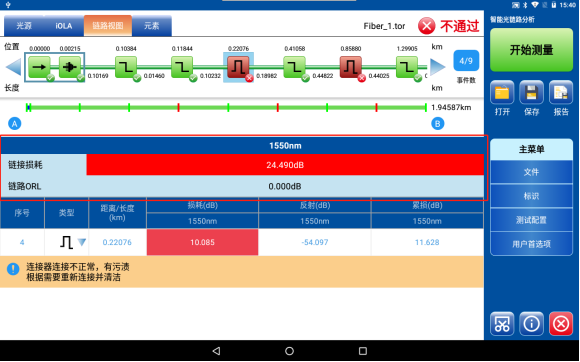

- 观察曲线图：在反射曲线图中，宏弯通常表现为反射损耗局部突然增大，表现为“阶梯状”或局部急剧下降。

- 比较波长：观察不同波长下光纤损耗的差异。宏弯损耗对 1550 nm 波长更敏感。如果在此波长下出现超过正常损耗的突变，则可能是由宏弯引起的。

5. 定位和量化

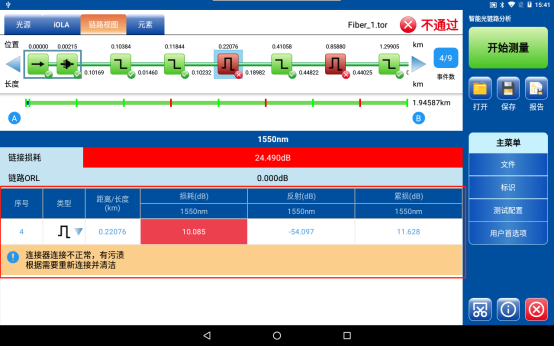

- 事件定位：利用 OTDR 软件内置的事件图分析功能，可以自动或手动定位宏弯的具体位置。TFN RM7 OTDR 事件图上的宏弯事件显示为。

- 损耗测量：测量宏弯前后光纤的功率变化，量化宏弯造成的具体损耗值。

-  TFN RM7 OTDR还可在智能光链路分析（IOLA）功能中输入光纤损耗差值，应用程序可进行通过/失败测试，判断测量结果的状态。

6. 处理建议

- 弯曲改善：根据定位结果，从物理上缓解或消除光纤弯曲问题，提高光纤敷设的规范性和整齐度。

- 维护记录：记录宏弯发生的细节，包括位置、损耗值和整改措施，作为维护文档的一部分。

通过使用OTDR对光纤宏弯进行分析，有助于及时发现光纤链路中的问题并进行有效的维护和处理，从而提高光纤通信系统的可靠性和性能。

TFN RM7 OTDR是针对高精度光纤测试而推出的一款高性能多功能测试平台，广泛用于包括核心网、城域网和接入网在内的网络系统的安装和维护。RM7配置光功率计、VFL、光纤端面检测、光损耗测试、故障定位、智能光链路分析（IOLA）、激光测距、网络测试功能。其光功率计和 VFL 红光模块，激光测距模块可实现插拔独立使用及系统集成使用。

RM7 OTDR能够提供光纤内部状况视图，准确分析诊断光纤链路中存在的问题，满足多种测试要求，是一款性价比极高的光纤测试仪器。
