光时域反射仪如何实现PON在线测试？

光时域反射仪(OTDR)是利用光在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表，它被广泛应用于光缆线路的维护、施工之中，可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。光时域反射仪常用于长距离光通信系统的测量（有源光纤），在无源光网络(PON)中进行在线测试具有挑战性，原因有以下几点：

1. 无源光网络中的信号是通过被动分布式光纤传输的，没有中继设备或光放大器对信号进行加工或增强，因此在线测试的时候很难对信号进行主动操作和监测。

2. 由于无源光网络没有中继设备或光放大器，信号在传输过程中可能会受到信号衰减、色散等影响，导致信号质量下降，在线测试时很难准确测量信号的质量和性能。

3. 由于无源光网络中信号是被动传输的，无法实时对信号进行调整和修正，因此在线测试时很难对网络中的问题进行实时识别和调整。

随着PON在线测试技术的不断成熟和在光纤网络铺设和维护作业中，市场对现场测试设备的可靠性和易用性需求的不断攀升，很多设备都支持PON在线测试功能。实现PON在线测试主要包括以下几个步骤：

1. 选择合适的波长：PON网络通常使用多波长来区分下行和上行信号，如1310 nm、1490 nm和1550 nm。为了不干扰现有的服务，OTDR测试通常在一个空闲波长或不干扰业务的波长进行，例如在1625 nm或1650 nm进行测试。

2. 使用滤波器：在PON网络中进行在线测试时，需要使用滤波器来隔离测试信号与服务信号，以防止对正在服务的信号造成干扰。先进的OTDR设备中集成有滤波器，可以自动过滤这些信号。

3. 与PON分配网络的接口配合：PON网络的分光器使得光信号分成多个路径。为了获取准确的测试结果，OTDR仪器需要具备检测和分析来自多个分支的返回信号的能力。

4. 设置合适的参数：对于PON网络中的距离和分光器级别，OTDR参数设置非常重要。典型的设置包括：

   较长的测距范围：要涵盖所有分光路径。仪器的动态范围越大，测试的距离越远。

   较高的分辨率：以精确识别分光点和可能的光纤故障点。

   适当的脉冲宽度：不同的脉冲宽度影响测试的动态范围和分辨能力。

5. 测试过程：

   插入OTDR到测试点，比如光线路终端（OLT）处。

   发射测试光脉冲，通过观察返回的散射光和反射光来分析光纤链路特性。

   识别和定位光纤链路中的损耗点、断点、连接点以及分光器等。

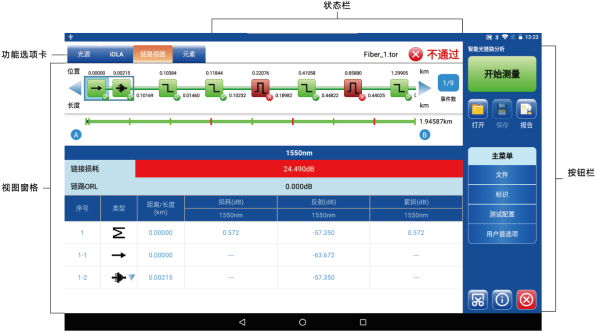

6. 数据分析和结果解释：OTDR测试结果一般呈现为一个反射曲线图，通过读取和分析该曲线，可以确定光纤链路中的各个事件并计算事件位置和损耗值。

对于有效的PON在线测试，选择功能全面的OTDR设备，以及熟悉其使用和调试技巧是至关重要的。这些设备可以提供自动化的测量和分析功能，以便快速、准确地诊断PON网络中的问题。

TFN拥有不同型号的OTDR，支持PON在线测试功能，可以满足从光接入网到核心网分析的所有测试测量需求，为现场技术人员提供既快速又精确的测量，使测量变得更从容。
