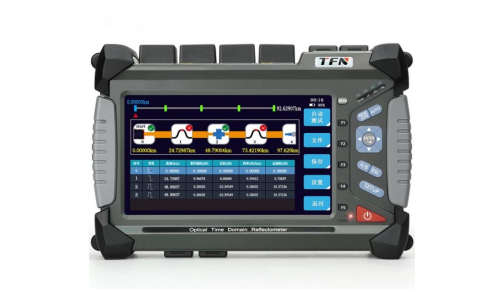

以TFN F7 OTDR为例，详解光时域反射仪使用注意事项

光时域反射仪（OTDR）作为光纤通信网络中不可或缺的重要测试工具，对于光纤线路的维护、故障排查及性能评估起着至关重要的作用。TFN品牌F7光时域反射仪以其多样功能模块和准确测试能力，在光纤网络维护领域得到了广泛应用。然而，为了确保测试结果的准确性和设备的安全性，使用者在操作过程中需严格遵守一系列注意事项。本文将以TFN F7光时域反射仪为例，详细阐述其使用注意事项。

一、安全操作

光源保护：在使用OTDR进行测试前，首要任务是确保光源功率不会对眼睛造成伤害。由于OTDR在工作时会连续发送高能量光信号（不可见光），测试时严禁将仪表发射口或连接尾纤端口直接对准眼睛，以防灼伤。同时，要定期检查并清洁光接口，避免杂质或污渍影响测试结果或损坏设备。

设备防护：OTDR发射口内置陶瓷芯，非常易碎，因此在操作过程中应避免大力扭动或碰撞。此外，还应保持设备外壳的清洁，避免水、尘等进入设备内部，影响设备性能和使用寿命。

二、光纤连接

连接稳定性：在进行光纤测试时，确保光纤连接的稳定和准确至关重要。应检查光纤端面是否干净且无损坏，避免杂质或污渍对测试结果产生影响。同时，连接时要确保插头与插座紧密接触，避免松动或接触不良导致测试失败或设备损坏。

测试环境：在进行测试时，应选择良好的测试环境，避免干扰源、强电磁场和其他外部因素对测试结果产生影响。例如，应避免在雷电天气或附近有高压电线的地方进行测试，以免设备受到电磁干扰。

三、参数设置

合适参数：根据具体测试需求和光纤传输线路的特性，正确设置OTDR的参数至关重要。TFN品牌F7光时域反射仪支持多种参数设置，如脉冲宽度、采样点数、平均次数等。这些参数的设置将直接影响测试结果的准确性和分辨率。因此，在设置参数时，应充分了解测试目的和光纤特性，选择合适的参数组合。

测试波长：测试波长的选择应遵循与系统传输通信波长相对应的原则。例如，如果系统开放的是1550波长，则测试波长也应选择1550nm。不同波长对应不同的光线特性（包括衰减、微弯等），选择合适的测试波长有助于更准确地评估光纤质量。

四、测试操作

启动测试：在确认所有连接和参数设置无误后，可以启动OTDR的测试功能。TFN品牌F7光时域反射仪采用触摸和按键双重操作方式，操作简便快捷。启动测试后，OTDR将发送光脉冲并接收由光纤链路散射和反射回来的光信号，对光电探测器的输出进行取样，最终生成OTDR曲线。

观察记录：在测试过程中，应仔细观察和记录显示屏上的反射曲线和衰减曲线。这些曲线将直观地展示光纤传输线路中的反射、损耗以及事件发生的位置和强度。根据曲线分析可以判断光纤传输线路的质量和性能是否符合要求，并定位故障或问题。

五、结果分析与报告生成

结果分析：根据显示屏上的反射曲线和衰减曲线，分析光纤传输线路中的反射、损耗以及事件发生的位置和强度。了解不同事件的特征和位置有助于判断光纤传输线路是否存在异常或故障。

报告生成：根据测试结果和分析结果生成详细的测试报告。报告应包括光纤长度、事件位置、反射损耗、衰减等数据，并附上相关的图表和解释。这将有助于用户详细了解光纤传输线路的性能和状况，并为后续的维护和优化提供依据。

六、维护与保养

定期校准：为了确保OTDR的性能和准确性，应定期进行校准。TFN品牌F7光时域反射仪支持自动校准和手动校准两种方式。用户应根据设备使用情况和厂商提供的维护指南进行定期校准。

数据管理：在进行多次测试时，应及时保存和管理测试数据。TFN品牌F7光时域反射仪通常具有数据存储功能，可以将测试结果保存在设备内部或外部存储介质中。用户应定期备份数据以防丢失并便于后续分析。

遵循上述使用注意事项，不仅能确保测试结果的准确无误，还能保障操作人员的安全以及设备的长期稳定运行。通过细心操作与科学维护，我们能让TFN F7光时域反射仪在光纤网络的维护与管理中发挥更大价值，为通信技术的持续发展贡献力量。
