TFN GP200光缆普查仪如何识别目标光缆？
光缆普查仪是利用声学原理准确查找识别目标光缆的设备，专为电信工程师或技术人员设计。其工作原理基于光纤干涉技术，通过光的相干解调将光缆的敲击振动信号转换为可视和音频信号，从而实现对光缆的准确定位。TFN GP200系列光缆普查仪（简称“GP200”）集光缆普查仪与OTDR功能于一体，本文主要介绍GP200如何识别目标光缆以及注意事项。
以下为GP200识别目标光缆的使用步骤：
1.平稳放置设备
将GP200置于机房工作平台上，若无平台，需确保其平稳放置。
2.确定测量跳线接口类型
根据被测光缆配线架上的法兰连接器类型，选择合适的测量跳线接口，确保被测量跳线和GP200的OCID（增强型光缆普查仪）连接端口类型均为FC/APC接头，以保证顺利连接。同时，跳线的另一端也需与光配线架上的法兰连接器接口类型匹配。
3.清洁各连接端口
使用清洁工具分别清洁OCID输出端口（FC/APC）和测量跳线陶瓷接头，确保无尘埃或杂质。然后将测量跳线与仪表输出端口法兰对准连接，并再次清洁测量跳线另一端的陶瓷接头。连接过程中，请注意妥善保存陶瓷接头保护套。
4.连接光缆
将OCID与测量跳线连接后，再将跳线接入被测光缆配线架上的法兰，请注意各连接接口类型一定要匹配。
5.开机与选择测试模块

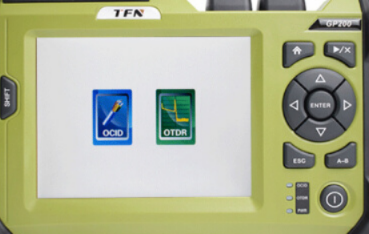

按POWER键开机，将耳机连接至仪表的音频输出端口，在主页页面选择OCID测试模块。
6.设置目标光缆末端长度
点击“线路设置”按钮，在“线路末端设置”页面点击“测试”按钮，将迹线图标杆移到线路末端位置处或直接手动输入被测光纤长度，设置完成后，返回OCID测试页面。
注意：在光纤线路末端设置测试模式下，测试正常结束后，目标光缆链路长度值将自动输入对话框；若在测试过程中提前停止，可能导致链路长度自动输入的长度值不准。
7.验证连接正常
在OCID测试页面点击“测试”按钮，敲击与GP200相连的测量跳线。若OCID LCD屏幕上图像幅度变化明显，则确认测量跳线连接正常；再将跳线接入到被测光缆配线架上的法兰，用敲击棒或其它金属工具轻轻敲击配线架后的光缆，若图像跳动幅度明显，则确认法兰连接正常。
8.处理敲击点目标光缆隔离度
近端工程师通知现场工程师将敲击点的多根光缆分离，最好去除捆扎点，将原绑扎的光缆束解开至少1米以上，以适当的力度在距离捆扎点半米以上的位置敲击光缆，并将每根光缆用胶带编上号。如捆扎过紧，敲击会引起振动传导从而影响测量效果，用海绵或隔离胶带将光缆进行隔离，以减少敲击时的共振。采用一人双手握紧光缆，另一个人敲击光缆，也有相同效果。
9.测试与确认目标光缆

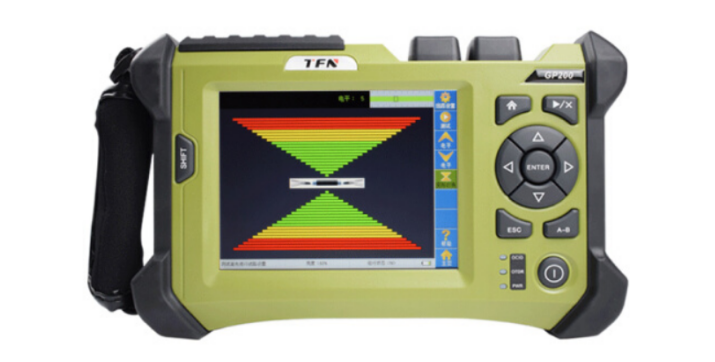

在OCID测试页面，点击“测试”开始。近端工程师首先从心电图图像中判定出目标光缆：当现场工程师逐根敲击光缆时，仪表对其他光缆几乎无反应，当敲击目标光缆时，仪表LCD面板上的心电图或强度条显示模式将反映光缆线路振动信号强度，图像上会呈现比较明显的和敲击幅度/频率一致的强度波动；从音频耳机中再次确认目标光缆的正确。按“停止”键结束测试。
注意：
1）目标光缆定位：轻轻敲击光缆，初步从心电图显示视频模式中判定出目标光缆位置，然后加大敲击力度，通过耳机中的敲击声确认所判定的目标光缆是正确的。若敲击力度过小，现场工程师需敲击每一根光缆，近端工程师在耳机中能听到较弱的敲击声，表示震动过弱，记录敲击时未能听见敲击声的光缆编号，然后告知现场工程师逐渐加强敲击力度，逐一对光缆进行排查，准确找到所测目标光缆。
2）敲击频率与节奏：现场工程师应按照固定节奏频率间隔进行敲击，建议每秒1次，以便近端工程师分辨。
3）敲击点选择：建议敲击点尽量靠近仪表端，以保证测试质量。比如，A、B两机房相距40km时，若敲击点距离A 10km、B 30km，则应将仪表放置于A机房。
4）增强末端反射：若目标光缆末端反射很弱，建议加强末端反射以提高信噪比。
此外，在OCID功能测试中，请注意以下常见问题：
什么是串扰？
串扰是指震动从一根光缆传导至另一根光缆的现象。因此，如果光缆接触过于紧密，可能会导致震动从一根光缆传至另一根光缆，从而引起误识别。建议将光缆之间分开。
小串扰信号如何识别和排除？
小串扰信号往往不会引起仪表明显的音频和视频指示。但是，为确保测量效果，建议最好将光缆分开。如果不便分开，建议使用螺旋声学隔离垫加以隔离，以最大限度减少串扰。
通常可选用什么工具敲击光缆？
一般选择小巧且便于携带的金属工具，例如钢扳手、螺丝刀。
敲击点选在什么位置比较合适？
在人井或机房中，如果光缆捆扎在一起，强烈建议将它们分开。否则，不可避免地会产生或大或小的串扰。此时，近端和现场的两位测量工程师应保持电话沟通，确保敲击力度合适，并调整合适的灵敏度以进行识别。
用什么样的力度敲击合适？
力度应首先使用重击，以确认光缆在被测位置，然后逐渐减轻力度，直至不产生串扰，从而能够准确辨别光缆。
如果光缆中途断了，是否可以测试，怎么测？
此时，根据断缆处的损伤程度不同，视具体情况才能确定是否可以测试。通常使用OTDR找到断点处，观察尾端反射是否足够大。如果反射较大，则可以测出；如果反射较小，则较难测出。在内部有光纤的光缆处进行敲击测量。
可否用仪表查找尾纤，需要注意什么？
可以查找。此仪表虽然是增强型光缆普查仪，主要功能在于查找光缆，但对于满足测试条件的尾纤，同样可以使用。但需要注意，必须将待查尾纤的一端连接在仪表上，因此不可在线测量尾纤。
总之，GP200能够在光缆维护过程中表现优异，能快速定位目标光缆和检测光缆故障点，其界面友好、简单实用、无毒无害、不损伤光缆等优点深受工程师的青睐。无论是人井、隧道、管道还是电杆架空等环境，GP200都能大幅提高光缆抢修与维护的效率，降低工程建设和管理的成本。
