如何用10G以太网测试仪进行VLAN和Q-in-Q测试？

在现代网络环境中，VLAN（虚拟局域网）和Q-in-Q（QinQ，即802.1Q in 802.1Q）技术被广泛应用于提升网络管理的灵活性和扩展性。VLAN技术允许将网络划分为多个逻辑段，每个段仿佛是一个独立的物理网络，而QinQ则进一步扩展了VLAN的ID空间，使得网络更加复杂且工作效率高。为了验证这些技术的正确性和性能，使用10G以太网测试仪进行VLAN和QinQ测试变得尤为重要。本文将详细介绍如何使用10G以太网测试仪进行这些测试。

一、测试前准备

1. 测试仪选择

选择合适的10G以太网测试仪是测试的首要步骤。在选择时，需考虑测试仪的接口兼容性、测试精度、易用性等因素。

2. 测试环境搭建

连接设备：将测试仪与待测网络设备进行光纤连接，确保使用与测试仪和网络设备相匹配的SFP+光模块和光纤。单模光纤对单模光模块，多模光纤对多模光模块，避免不匹配导致的性能下降。

配置网络：根据测试需求，配置网络设备的VLAN和QinQ设置。例如，在交换机上配置VLAN ID和QinQ的外层、内层VLAN ID。

3. 测试软件配置

打开测试仪的软件界面，配置测试参数，包括测试模式（如吞吐量测试、延迟测试等）、帧大小、发送速率等。确保测试参数符合实际网络环境的需求。

二、VLAN测试

1. 验证VLAN隔离

VLAN隔离测试是检查不同VLAN间数据是否隔离的基本测试。通过测试仪发送带有特定VLAN标签的数据帧到网络设备，并观察目标设备是否仅接收属于同一VLAN的数据帧。

配置测试仪：在测试仪上设置源MAC地址、目的MAC地址、VLAN ID等参数。

发送测试数据：启动测试仪，发送带有特定VLAN标签的数据帧。

观察结果：在目标设备上捕获并检查接收到的数据帧，验证是否只有正确的VLAN ID的数据帧被接收。

2. VLAN透传测试

VLAN透传测试验证网络设备是否能够将带有VLAN标签的数据帧正确转发到另一个VLAN。

配置VLAN透传：在交换机等网络设备上配置VLAN透传规则。

发送测试数据：使用测试仪发送带有特定VLAN标签的数据帧到网络设备。

验证转发：在另一个VLAN的接收端捕获数据帧，验证数据帧的VLAN标签和内容是否正确。

三、QinQ测试

1. QinQ封装测试

QinQ封装测试验证网络设备是否能正确地将内层VLAN标签封装在外层VLAN标签内。

配置QinQ：在网络设备上配置QinQ规则，指定内层和外层VLAN ID。

发送测试数据：使用测试仪发送带有内层VLAN标签的数据帧到网络设备。

验证封装：在网络设备的出口处捕获数据帧，检查数据帧是否已正确封装了外层VLAN标签。

2. QinQ剥离测试

QinQ剥离测试验证在目标网络中，外层VLAN标签是否被正确剥离，只保留内层VLAN标签。

配置剥离规则：在目标网络设备（如边缘交换机）上配置剥离外层VLAN标签的规则。

发送测试数据：使用测试仪发送带有QinQ封装的数据帧到网络设备。

验证剥离：在目标网络的接收端捕获数据帧，检查数据帧是否已正确剥离了外层VLAN标签，只保留内层VLAN标签。

四、性能测试

除了基本的VLAN和QinQ功能测试外，还需要进行性能测试，如吞吐量测试、延迟测试等，以评估网络设备的性能表现。

吞吐量测试：通过测试仪以不同速率发送数据帧，观察网络设备在不同负载下的吞吐量表现。

延迟测试：测量数据帧从发送到接收的时间延迟，评估网络设备的处理速度和传输效率。

总之，使用10G以太网测试仪进行VLAN和QinQ测试是网络部署和维护中的重要环节。通过详细的测试计划和准确的测试步骤，可以确保网络设备的VLAN和QinQ功能正确实现，并满足性能要求。在实际测试中，还需根据具体网络环境和测试需求，灵活调整测试参数和测试方案，以达到优良的测试效果。

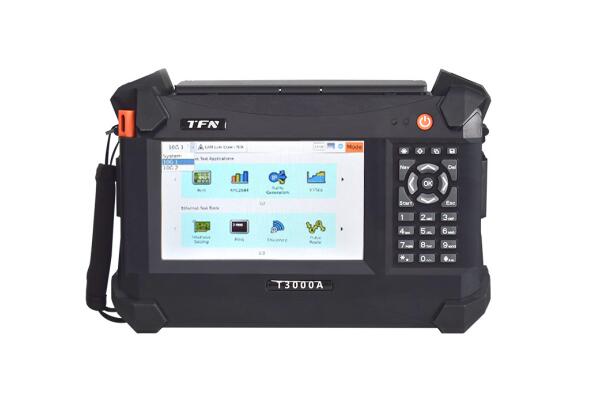

TFN的T3000A万兆以太网测试仪能够有效支持VLAN及VLAN Q-in-Q的测试，确保网络逻辑分段的正确性。其内置的高精度测试套件，让用户能够轻松进行各种复杂环境下的VLAN和Q-in-Q测试，提高测试效率和准确性。此外，T3000A还支持多种测试模式和流量生成，满足不同测试需求，为用户提供细致、可靠的测试解决方案。
